ÄKTA readyflux™ single-use tangential flow filtration systems
다양한 규모의 시스템을 통해 농축 및 TFF 공정을 유연하고 예측 가능하게 수행할 수 있도록 지원하는 TFF 시스템
문의하기
제품 소개
ÄKTA readyflux™ 여과 시스템은 완전 자동화된 접선 유동 여과(TFF, Tangential Flow Filtration) 솔루션으로, 싱글유즈 플로우 키트(single-use flow kit)와 직관적인 소프트웨어를 결합하여 바이오의약품 공정의 workflow를 간소화합니다.
주요 특징
- 손쉬운 메소드 생성 및 실행
직관적인 UNICORN™ 소프트웨어로 사전 정의된 메소드를 활용함으로써 별도의 코딩 없이 손쉽게 공정 메소드를 생성하고 실행할 수 있습니다. - 신속한 시스템 재구성
다양한 시스템 및 싱글유즈 플로우 키트 중 공정 규모에 맞는 크기를 선택 가능하며, 빠른 설치로 배치 전환 시간을 줄일 수 있습니다. - 컴팩트하고 효율적인 설계
최소 재순환 용량으로 높은 농축 계수를 달성하여 제품 회수율을 극대화하고, 공정 생산성과 효율을 높일 수 있습니다. - 광범위한 여과 호환성
필터 카세트(filter cassette)와 hollow fiber cartridge 모두 사용 가능하여 마이크로 여과(microfiltration) 및 UF/DF 공정에 유연하게 대응할 수 있습니다. - Closed시스템 운영
ReadyMate™ 플로우 키트(flow kit) 또는 AseptiQuik™ 커넥터(connector)와 함께 사용 시 무균성과 밀폐성을 유지하여 공정 무결성을 확보합니다. - 다양한 장비와의 호환 가능
여러 믹서(mixer)와 통합하여 처리 용량을 증가시키거나, 업스트림 바이오리액터(upstream bioreactor) 및 다운스트림 크로마토그래피 시스템(downstream chromatography system) 등 다른 싱글유즈 장비와 연결하여 공정 연결성과 제어를 강화할 수 있습니다.

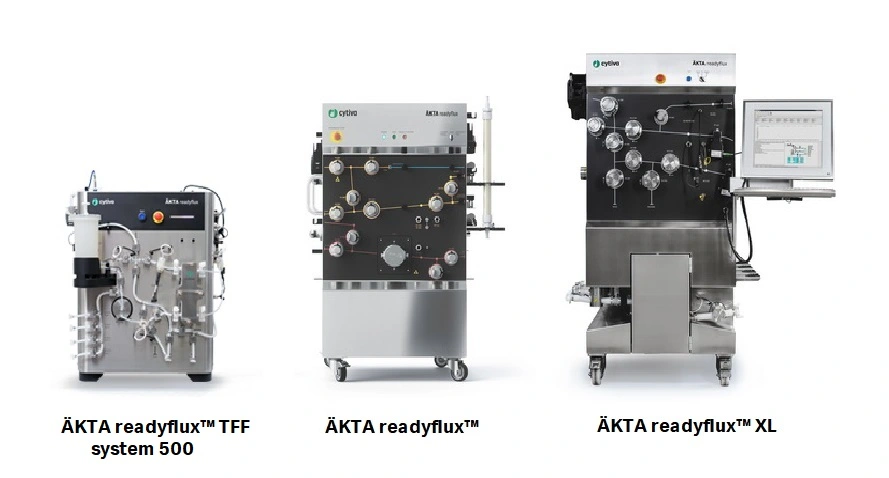

ÄKTA readyflux™ 시스템 비교
| System | ÄKTA readyflux™ TFF system 500 | ÄKTA readyflux™ | ÄKTA readyflux™ XL |
| 공정 개발부터 GMP 생산까지 스케일업 가능한 TFF 시스템 | 간편한 설치, 여러 필터와 호환 가능한 밀폐형 TFF시스템 | 다품종 생산에 적합한 고유량·저홀드업 TFF 시스템 | |
| Flow rate | 5 – 500 mL/min | 0.1 – 18 L/min | 5 – 60 L/min |
| Recirculation tank | 1 L | 50 – 200 L (Xcellerex™ XDUO mixer connected through PROFIBUS) | 50 – 500 L (Xcellerex™ XDUO mixer connected through PROFIBUS) |
| ReadyCircuit™ 2-D Hanging Pillow Bag | N/A | 1 – 20 L | N/A |
| Filters | |||
| Hollow fiber filter cartridge size | 0.0016 – 0.029 m² (up to 2 cartridges/system) | 4, 5, 6, 8, 9 (up to 2 cartridges/system) | 35, 45, 55, 65 (up to 4 cartridges/system) |
| Filter cassettes, total filter area | 0.001 – 0.1 m² | 0.1 – 2.5* m² | 1.0 – 10* m² |
* Filter area based on a feed flow of 6-8 L/min/m2
ÄKTA readyflux™ 플로우 키트(Flow kits)
ÄKTA readyflux™ 플로우 키트에는 싱글유즈 펌프 헤드(single-use pump head)와 튜빙, 그리고 압력, 전도도, 온도, 유량, UV, pH 센서가 포함되어 있습니다. (※ 플로우 키트 종류에 따라 상이)
플로우 키트는 시스템 요구사항에 따라 Tri-Clamp, ReadyMate™, 또는 AseptiQuik™ 와 함께 제공되며, 모든 키트는 감마선 멸균 처리되어 제공됩니다. ReadyMate™ 커넥터가 포함된 키트는 멸균 처리된 상태로 제공됩니다.
ÄKTA readyflux™ 시스템 소프트웨어(System software)
UNICORN™ 소프트웨어는 여과 공정을 간소화하기 위해 직관적이고 유연한 메소드 생성, 시스템 제어, 공정 평가 기능을 제공합니다.
주요 모듈은 다음과 같습니다.
- Method Editor: 사용자 친화적인 인터페이스로 공정 메소드를 손쉽게 만들거나 수정 가능
- System Control: 실시간으로 공정 실행 및 모니터링 가능
- Evaluation: 데이터 분석 및 자동 보고서 생성 기능 제공
- Administration: 사용자 접근 권한, 시스템 로그, 내장 SQL Server™ 데이터베이스 관리 툴 제공
제품 코드
제품 사양
Parameter
ÄKTA readyflux™ TFF system 500
Dimensions (W × D × H)
715 × 759 × 836 mm
Flow rate
5 – 500 mL/min
Frequency
50/60 Hz
Operating pressure max.
Feed, retentate, permeate: 4 bar g (58 psi g) / Transfer line: 1.4 bar g (20 psi g) / Feed tank: 0.5 bar g (7.3 psi g)
Protection class
IP 55
Weight
99 kg
Maximum current consumption
1.4 – 1.0 A
Parameter
ÄKTA readyflux™
Flow rate
Feed pump QF150: 0.1-2.5 L/min QF1200: 0.2-18 L/min
Frequency
50/60 Hz
Power consumption
1 kVA
Pressure Range (METRIC)
-0.4 to 4 bar
Protection class
IP45
Viscosity
Recirculation: 5-fold of water viscosity Permeate: 1.3-fold of water viscosity
Weight
280 kg
Parameter
ÄKTA readyflux™ XL
Dimensions (W × D × H)
1090 × 1140 × 1840 mm
Flow rate
Feed pump: 5 to 60 L/min / Transfer pump: 0.01 to 15 L/min / Permeate pump: 0.75 to 31.7 L/min
Frequency
50/60 Hz
Power consumption
1 kVA
Protection class
IP45
Weight
510 kg
